ちょっと、そこ！ GR5 チタン溶接ワイヤのサプライヤーとして、私はこの高性能材料を使用して行われた溶接部の残留応力に対処する際に伴う課題を目の当たりにしてきました。このブログでは、この問題を効果的に処理する方法に関する実践的なヒントと洞察を共有します。
まず、残留応力とは何かを理解しましょう。 GR5 チタン溶接ワイヤを使用して溶接すると、溶接プロセスからの激しい熱により金属が膨張します。溶接部が冷えると収縮します。しかし、溶接部の異なる部分が異なる速度で冷却されるため、内部応力が蓄積します。これらは残留応力と呼ばれるものです。これらの応力が適切に管理されないと、溶接構造の亀裂、歪み、疲労寿命の低下など、さまざまな問題が発生する可能性があります。
GR5 チタン溶接ワイヤについて
残留応力の対処方法について説明する前に、GR5 チタン溶接ワイヤについて少し説明しましょう。多くの業界、特に航空宇宙、自動車、海洋で非常に人気のある選択肢です。なぜ？優れた耐食性、高い強度対重量比、良好な溶接性を備えています。詳細を確認できますGR5 チタン溶接ワイヤ。
溶接前の戦略
残留応力に対処する最良の方法の 1 つは、最初から残留応力が蓄積するのを防ぐことです。そして、それは弧を描く前から始まります。
材料の準備
母材と GR5 チタン溶接ワイヤがきれいであることを確認してください。表面に汚れ、油、酸化物があると、溶接プロセスに影響を及ぼし、残留応力が発生する可能性が高くなります。適切な溶剤で脱脂した後、ワイヤーブラシで表面の酸化物を除去するなど、適切な洗浄方法を使用してください。
ジョイントデザイン
ジョイントのデザインは重要な役割を果たします。適切に設計された接合部では、溶接プロセス中に応力をより均一に分散できます。たとえば、シングル V ジョイントの代わりにダブル V または U 溝ジョイントを使用すると、多くの場合、必要な入熱量が削減され、残留応力が最小限に抑えられます。また、ジョイントの取り付けが正確であることを確認してください。ギャップが広すぎたり狭すぎたりすると、加熱と冷却が不均一になり、残留応力が高くなる可能性があります。
予熱
母材金属を予熱することは、溶接中の溶接部と周囲の金属の間の温度勾配を軽減する優れた方法です。これにより、冷却速度が遅くなり、残留応力の量が減少します。ただし、予熱は慎重に行う必要があります。予熱の温度と継続時間は、ベースメタルの厚さと特定の用途によって異なります。
溶接プロセスの最適化
溶接を開始する準備ができたら、残留応力を抑制するためにできることがいくつかあります。
溶接パラメータ
適切な溶接パラメータを取得することが重要です。溶接電流、電圧、移動速度はすべて入熱に影響します。入熱量が多いと過剰な膨張と収縮が発生し、残留応力が増加する可能性があります。一方、入熱が低いと不完全な融合が起こる可能性があります。特定のアプリケーションのスイートスポットを見つける必要があります。たとえば、より低い溶接電流とより高い移動速度を使用すると、入熱を減らし、残留応力を最小限に抑えることができる場合があります。
溶接シーケンス
ジョイントや構造のさまざまな部分を溶接する順序によっても、大きな違いが生じる可能性があります。たとえば、大きな構造物を溶接する場合、バックステップ溶接技術を使用できます。これには、溶接全体の進行とは反対方向に短いセグメントを溶接することが含まれます。これは応力のバランスをとり、歪みを軽減するのに役立ちます。
マルチパス溶接
場合によっては、マルチパス溶接が有益な場合があります。複数のパスを作成することで、入熱をより正確に制御し、残留応力の量を減らすことができます。ただし、欠陥の形成を防ぐために、各パスの間に溶接ビードを必ず清掃する必要があります。
溶接後の処理
たとえ事前溶接と溶接中にすべてを正しく行ったとしても、溶接部にはまだ残留応力が残っている可能性があります。そこで溶接後の処理が登場します。
応力緩和熱処理
これは残留応力を軽減するための最も一般的な方法の 1 つです。溶接部分を一定の温度に加熱し、一定時間保持した後、徐冷します。このプロセスにより金属が緩和され、内部応力が軽減されます。応力を緩和する温度と時間は、チタン合金の種類と部品の厚さによって異なります。
機械的処理
ショットピーニングやハンマーピーニングなどの機械的処理も残留応力を軽減するために使用できます。ショットピーニングでは、溶接の表面に小さな金属ショットを照射します。これにより、表面に圧縮応力が生じ、引張残留応力に対抗することができます。ハンマーピーニングも似ていますが、ハンマーを使って溶接面を叩きます。
他のチタン線との比較

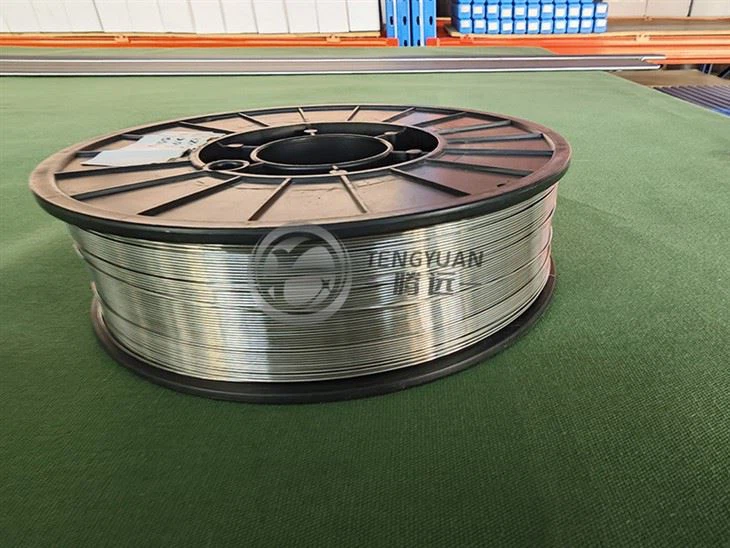

残留応力に関しては、チタンワイヤーが異なれば特性も異なる可能性があることに注意してください。例えば、GR12チタンワイヤーGR5 チタン溶接ワイヤと比較すると、化学組成と機械的特性が異なります。 GR12 は場合によっては延性が高いため、溶接中に異なる残留応力パターンが発生する可能性があります。同様に、GR5チタンワイヤー（非溶接ワイヤ）は独自の特性を持っています。これらの違いを理解することは、用途に適したワイヤを選択し、残留応力をより適切に管理するのに役立ちます。
結論
GR5 チタン溶接ワイヤを使用した溶接の残留応力に対処するには、複数のステップからなるプロセスが必要です。溶接前の適切な準備から始まり、溶接プロセスの最適化に続き、溶接後の処理で終わります。これらの手順に従うことで、残留応力の量を大幅に削減し、溶接構造の品質と性能を向上させることができます。
高品質の GR5 チタン溶接ワイヤの市場にいらっしゃる場合、または溶接プロジェクトにおける残留応力の処理についてご質問がある場合は、お気軽にお問い合わせください。私たちは、この素晴らしい素材を最大限に活用できるようお手伝いいたします。
参考文献
- AWS D16.1/D16.1M:20 チタン - 合金構造の溶接仕様
- ASM ハンドブック、第 6 巻: 溶接、ろう付け、はんだ付け
